C'est quoi un inverseur de source automatique ?
Techniquement parlant, il s'agit d'un équipement électrique doté de deux entrées et d'une sortie. Si l'inverseur de source est intégré dans une armoire métallique robuste dotée d'équipements électroniques appropriés, il peut être utilisé pour la surveillance continue de votre réseau public (EDF) en tension et en fréquence. En cas de panne de secteur, il démarre le groupe électrogène et rétablit l'alimentation électrique de votre bâtiment.

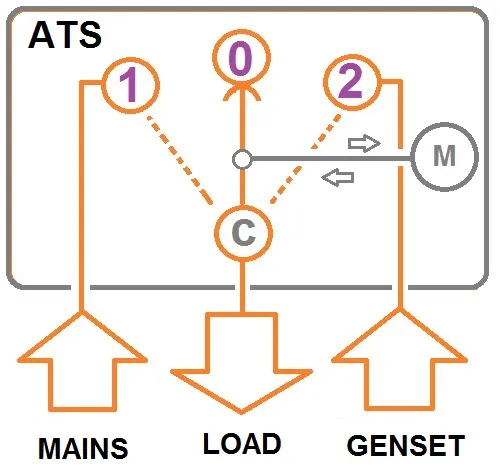

Sur ce dessin, vous voyez une explication simple.

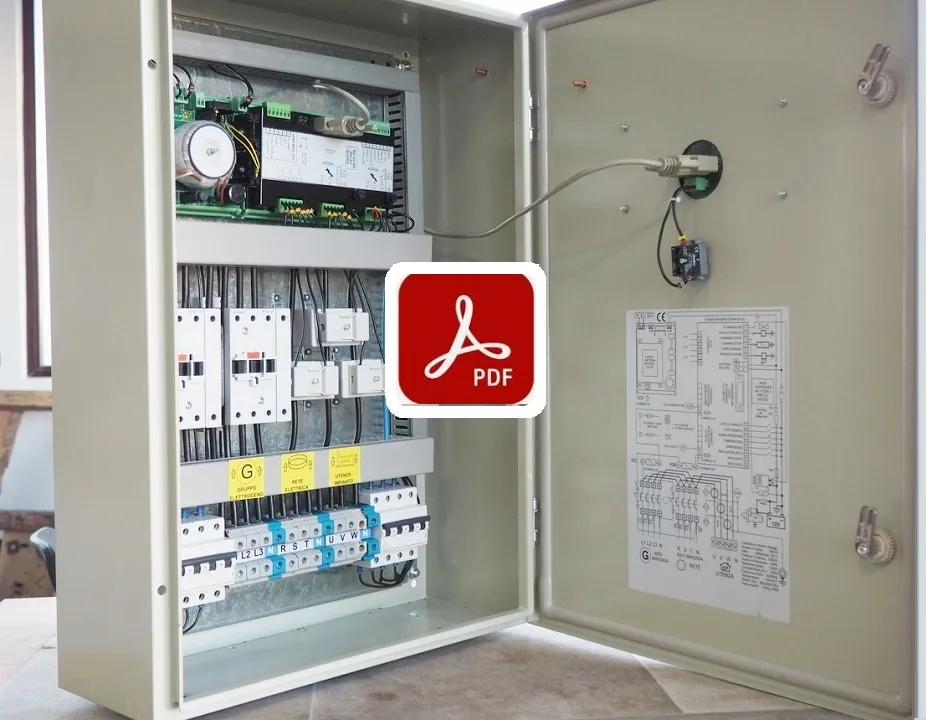

Sur cette photo, vous voyez un exemple concret d'un tableau électrique de 200 A. Comme vous pouvez l'imaginer, un utilisateur ordinaire ne peut pas utiliser ces composants directement par lui-même ; ils doivent être intégrés dans un environnement de composants approprié.

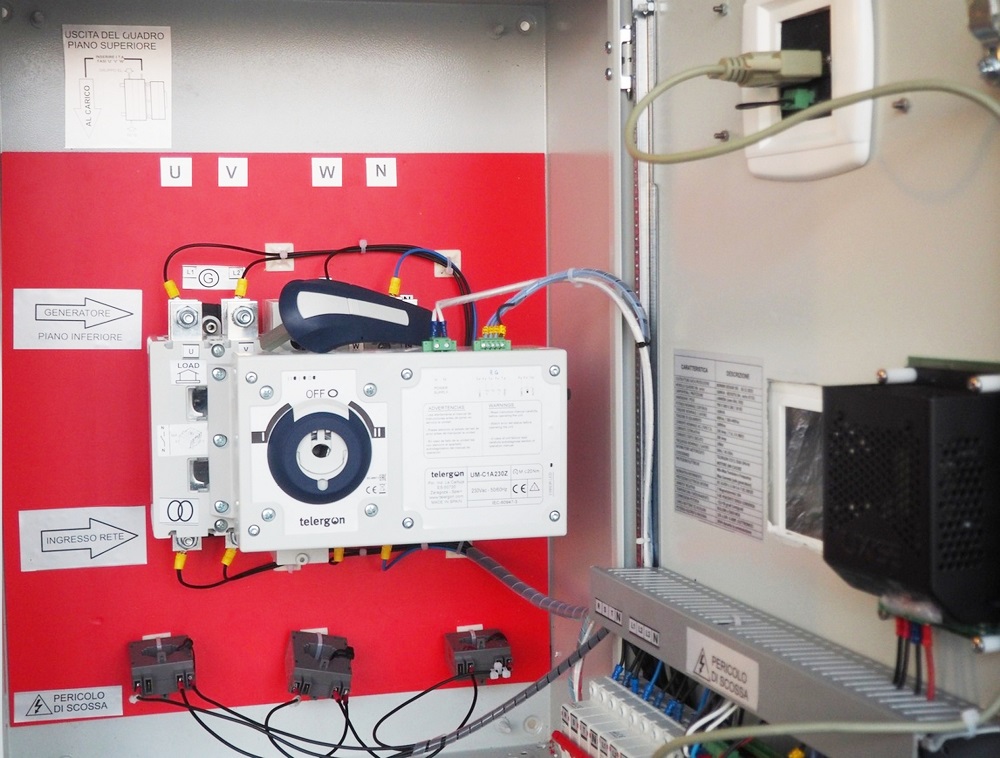

Au lieu d'utiliser un commutateur motorisé, il existe une autre option : les contacteurs. La photo montre un exemple de tableau électrique de 40 kVA équipé de contacteurs triphasés. Si vous souhaitez approfondir cette technologie, le tutoriel PDF (4.90 €) suivant vous sera utile.
Il est important de comprendre qu'un commutateur de transfert ne peut pas être utilisé comme un composant autonome ; il n'est utile que s'il est intégré à un tableau électrique complet. Il existe toutefois une autre contrainte : vous ne pouvez pas installer un tableau de transfert automatique (ATS) dans votre bâtiment s'il n'est pas certifié conforme aux normes de sécurité internationales. Enfin, l'installation doit être réalisée par un électricien qualifié, garantissant une conformité totale avec les normes en vigueur.

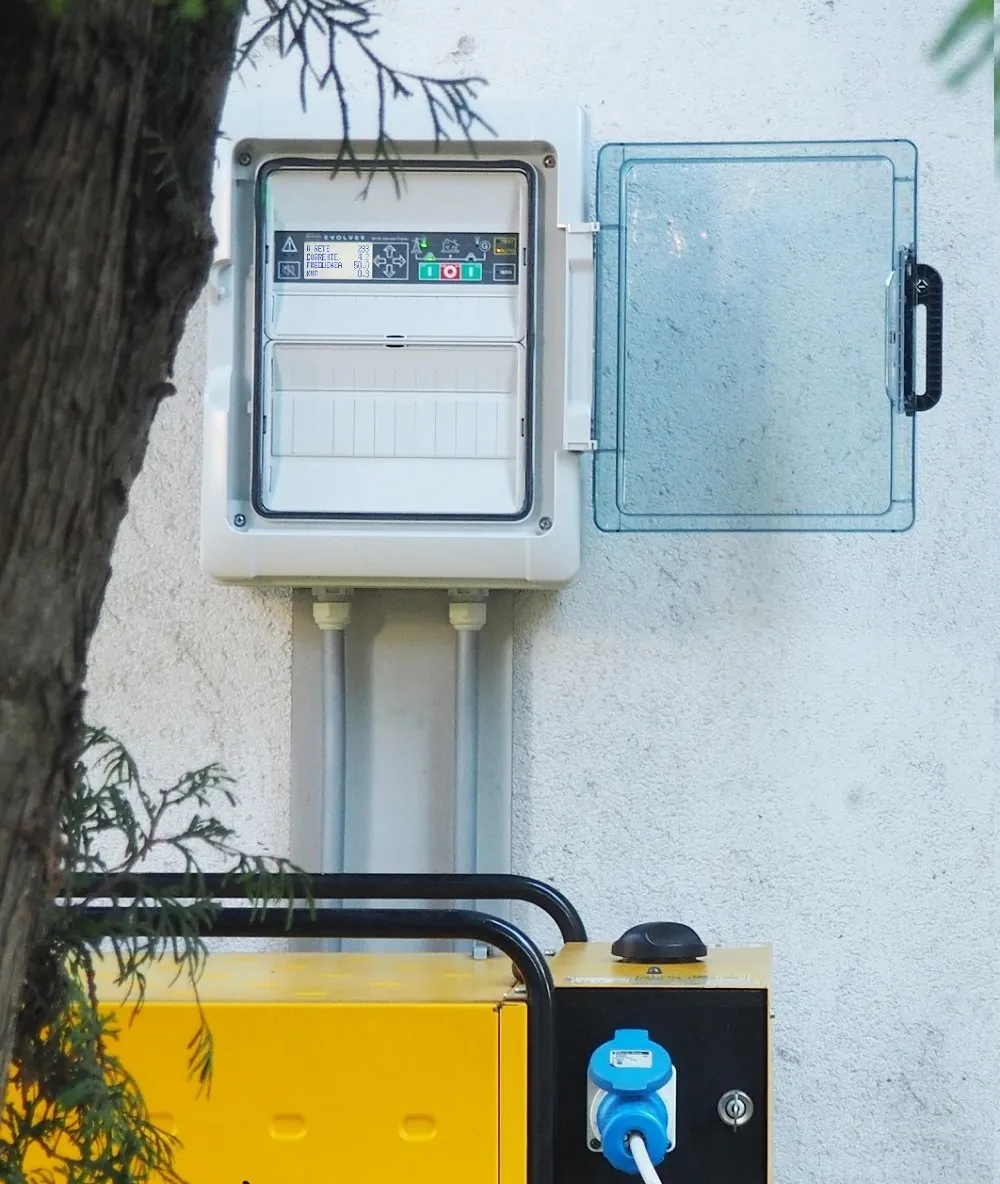

Il existe des versions monophasées simples spécialement conçues pour les applications résidentielles. Les modèles courants sont conçus pour des puissances de 5 kW et 10 kW. Ces coffrets peuvent être utilisés dans des installations solaires équipées d'une batterie de secours. Ces inverseurs de source automatiques sont particulièrement utiles si vous disposez d'un système de recharge pour votre véhicule électrique.
Comment fonctionne concrètement inverseur automatique de source ?
Lorsque la tension et la fréquence du groupe électrogène sont dans les tolérances définies par l’utilisateur, l’inverseur de source automatique assure la fermeture des contacteurs de puissance du groupe électrogène et l’utilisateur est ainsi à nouveau alimenté. La vidéo suivante présente le fonctionnement du coffret de transfert automatique (ATS) dans une application de secours d'urgence.
En utilisant notre coffret inverseur de source automatique, vous pouvez transformer votre groupe électrogène d'occasion en groupe électrogène automatique. Tous nos panneaux répondent aux spécifications suivantes: GB/T 14048.11 / IEC 60947-3 / 60947-6-1.
Quelles sont les principales caractéristiques d'un inverseur automatique de source ?
Un fabricant professionnel, comme Bernini Design, doit inclure toutes les caractéristiques électriques et mécaniques du coffret. Les paramètres importants à prendre en compte sont la puissance maximale nominale et la puissance maximale continue admissible en fonction de la température de fonctionnement.
Ce coffret présente, à titre d'exemple, la fiche technique d'un inverseur de source de 25 kVA à contacteurs.
Caractéristiques |
Remarques |
| Fabricant - Date de production | Bernini Design Srl |
| Modèle-ATSE (N° de série) | 25 kVA - BE242 (……..) |
| Structure / Protection | Acier 1,5mm IP62 |
| Dimensions cm / Poids | 60 X40 X20 / 16 kg |
| Puissance nominale | 25 kVA @ 35°C |
| Puissance nominale continue | 18 kVA @ 40°C |
| Tension Nominale | 400Vac / 360-440Vac |
| Tension d'isolament | 1000Vac |
| Courant Nominale CA1 | 45 A |
| Courant permanent maximal recommandé | 0-37 A @ 35°C |
| Gamme de fréquence | 45 Hz - 55 Hz |
| Protections électriques | Min-Max V-Hz, Courant |
| Bobines de contacteurs | 230V/50Hz |
| Contacteurs | 3-Ph+N Lovato BF26T4A |
| Normes | IEC 61439-1-2-34-5-6-7 IEC 60529 |
| Protections internes | 2 x Interrupteurs thermomagnétiques 10 A |
| Classe d'humidité | 5-85% |
| Températures de fonctionnement | -5 °C /+35 °C Nominale (50°C max.) |
| Réduction de puissance en fonction de la température | Réduire la puissance de 5 % pour chaque degré °C au-dessus de 35 °C. |
| Borniers | 12 X 25 mmq |
| Chargeur de batterie | 12 V / 2 A |
| Alimentation en veille | 10 VA |
1) - L'installation du coffret doit être effectuée par du personnel qualifié.
2) - Des dispositifs de protection électrique doivent être installés afin de limiter la puissance et le courant traversant le panneau, provenant du réseau ou du générateur, à 40 ampères maximum sous 400 volts.
3) - Le raccordement du neutre et de la terre est obligatoire.
4) - Le raccordement de la borne négative de la batterie à la terre, côté moteur, est obligatoire.
5) - Ne pas ouvrir la porte lorsque la tension du réseau ou du générateur est présente. L'intérieur du panneau contient des pièces présentant un risque de contact direct (IP00).
Quel type de contrôleur utiliser ?

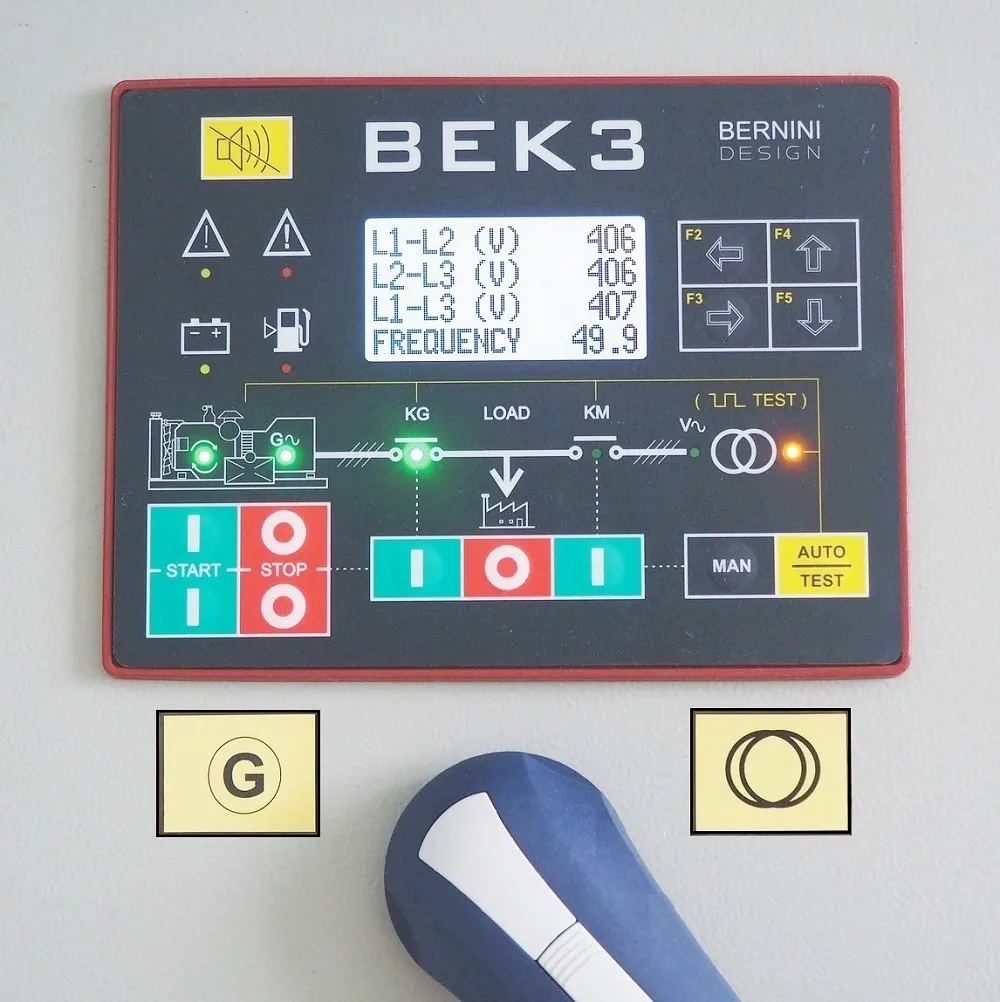

Le concept de base est simple: garantir l’électricité en cas de panne de courant. Mais ce n’est pas aussi simple qu’il y paraît. Selon l'application, vous pouvez avoir besoin d'équipements électroniques complexes. C'est le cas, par exemple, du contrôleur AMF BeK3. Il s'agit du contrôleur le plus avancé pouvant être installé dans un coffret d'inverseur de source automatique.
Il offre des possibilités de surveillance et de contrôle à distance via GSM, TCP/IP ou Modbus.
En savoir plus sur le contrôleur AMF BeK3.
Schéma d'installation d'un inverseur automatique de source
Depuis 1984, Bernini Design fabrique des tableaux de commande ATS. Forts de notre expérience avec des centaines d'applications, nous avons standardisé nos schémas de câblage électrique. Les versions de base sont équipées de contacteurs ou de commutateurs de transfert motorisés. Pour des applications spécifiques, nous élaborons des schémas en fonction des besoins du client.
Vous trouverez sur la page suivante les schémas de câblage de base mis en œuvre dans nos panneaux.
Schémas de câblage des inverseurs de source
Comment installer un inverseur automatique de source ?
Peut-on installer soi-même un inverseur nu ?
La réponse est non.
Les normes sont strictes : pour votre sécurité et votre conformité, nous recommandons toujours l'installation d'un tableau complet, certifié et prêt à l'emploi. C'est le sujet qui suscite le plus de débats après l'achat d'un inverseur de source automatique. Nous recommandons vivement de confier le raccordement électrique à un électricien qualifié ; une simple erreur peut en effet entraîner de graves problèmes. Pour éviter tout souci d'ordre juridique, n'hésitez pas à nous contacter pour obtenir des conseils. Forts de nos 40 années d'expérience, nous savons qu'une installation de qualité joue un rôle important dans la fiabilité à long terme. Les points les plus critiques sont les suivants :
1) Éviter tout retour de courant vers le réseau EDF.
2) Assurer la bonne fixation des câbles.
3) Ne pas exposer le commutateur de transfert automatique au rayonnement solaire direct ni aux intempéries.
4) Maintenir une séparation adéquate entre les câbles liés au moteur et ceux du circuit 230 V.
5) Vérifier la bonne mise à la terre du groupe électrogène et du tableau électrique.
6) S'assurer que la puissance nominale du tableau est supérieure à la fois à la puissance souscrite auprès d'EDF et à la puissance du groupe électrogène.
7) Effectuer un test mensuel du fonctionnement de l'ensemble du système de secours.
